Une chaîne d’acquisition EEG pensée pour votre laboratoire. Gaze Intelligence vous accompagne dans le choix du système EGI, des filets de capteurs et des outils adaptés à vos recherches.
Choisir un système complet : amplificateur, station d’acquisition, logiciel et filets de capteurs. Nous précisons avec vous le contenu de chaque configuration.
NOUVELLE GÉNÉRATION

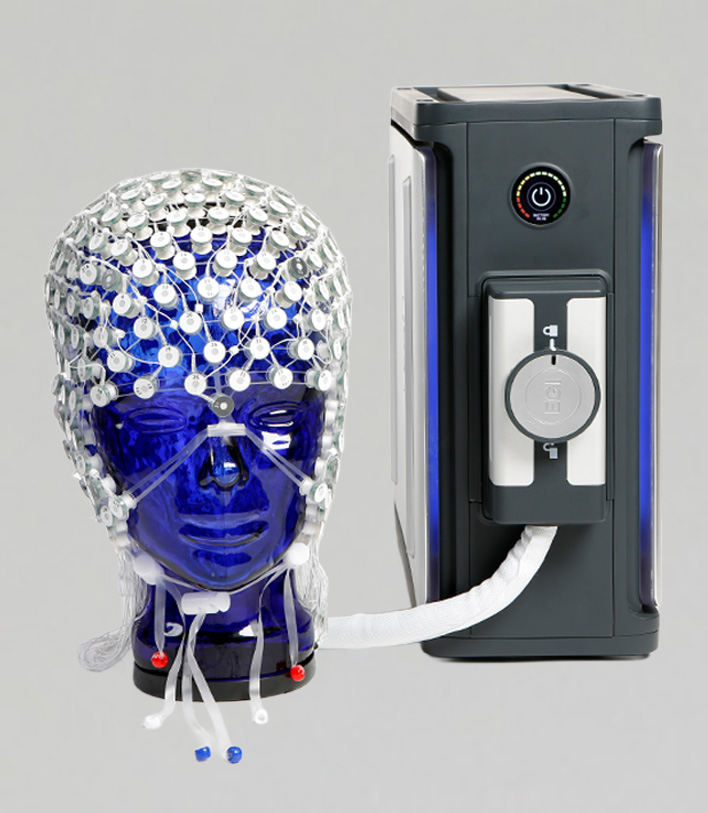

Geodesic EEG System 500
Le GES 500 associe l’acquisition haute densité à Net Station 6 sur PC. Il existe en configuration de bureau ou sur chariot.
32–256canaux selon configuration
EEG + TMSintégration Magstim
Le fabricant présente une interface unifiée pour piloter l’EEG et la TMS, ainsi qu’une architecture tournée vers les intégrations et les applications en boucle fermée.
Disponibilité, options et fonctions logicielles à préciser dans votre offre.
GES 400 · INSTALLATIONS EXISTANTES & ÉVOLUTION
Vous travaillez déjà avec un système EGI ?
Le GES 400 réunit amplificateur, ordinateur, logiciel et filets. Des configurations dédiées permettent l’association à la TMS ou à l’IRM 3 T. Nous examinons votre matériel existant pour définir les possibilités d’évolution.
Le nombre de canaux ne fait pas tout. Le choix du filet dépend aussi de la durée d’enregistrement, des participants et des modalités associées.
FILETS SALINS
Préparer rapidement une session.
Les Geodesic Sensor Nets salins utilisent des capteurs à éponges. Le filet permet de positionner les électrodes ensemble, sans abrasion du cuir chevelu.
Une option à considérer pour les sessions nécessitant une préparation rapide, notamment avec les nourrissons et les enfants.
FILETS À GEL
Préparer les acquisitions prolongées.
Des versions à gel sont proposées pour les acquisitions de plus longue durée, notamment les études du sommeil.
Nous vous aidons à choisir la taille, les consommables et les conditions d’entretien adaptés à votre utilisation.
32 · 64 · 128 · 256Des configurations de capteurs pour les nourrissons, les enfants et les adultes. Versions spécifiques selon l’environnement, notamment TMS ou IRM.

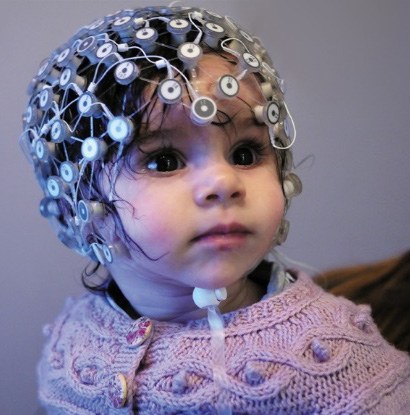

BABYLAB · RECHERCHE AVEC LES NOURRISSONS ET LES ENFANTS
Une taille adaptée, dès les premiers mois.

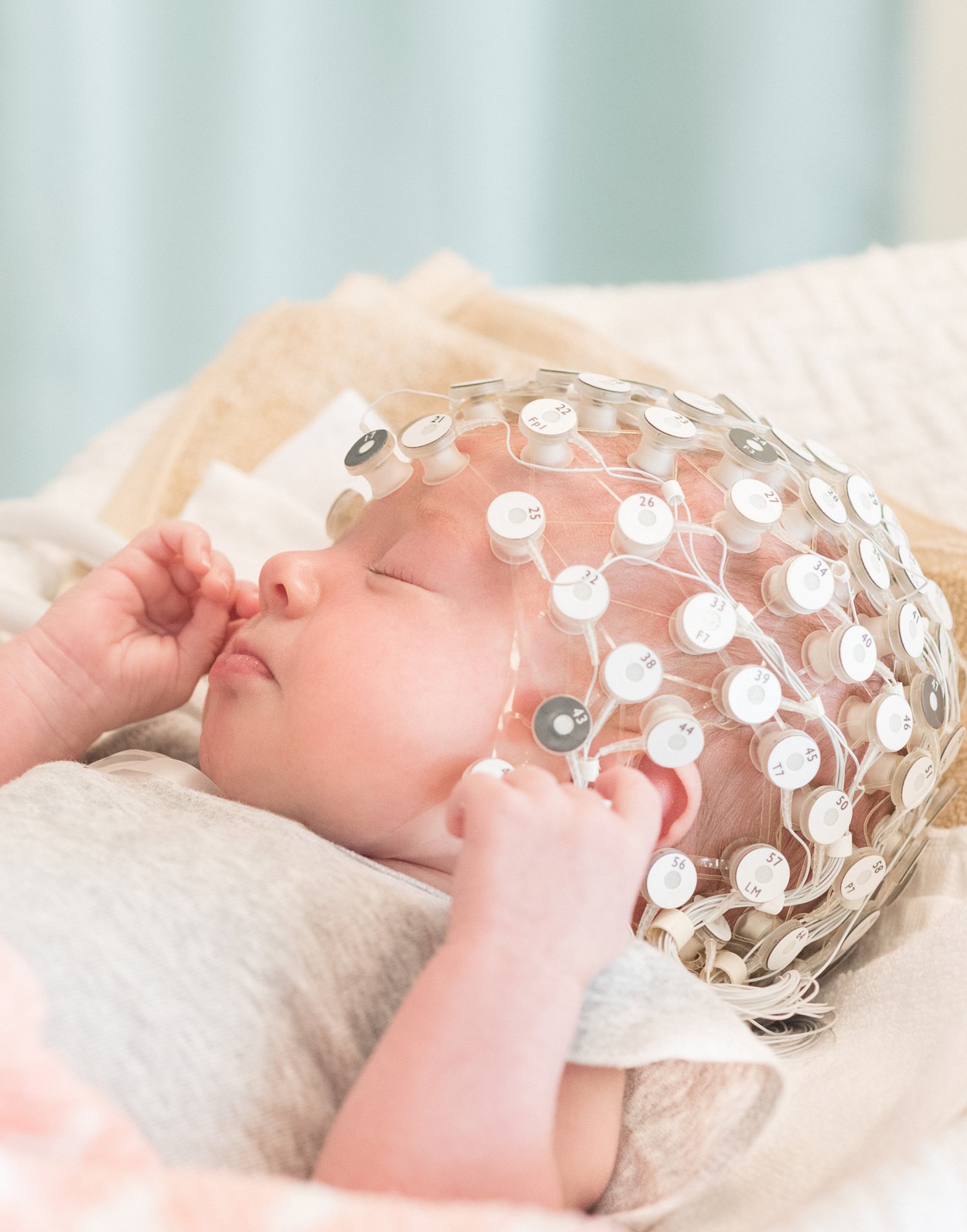

Les Geodesic Sensor Nets couvrent des tours de tête de 28 à 64 cm. Cette gamme permet d’étudier le développement précoce, le langage, la cognition, les apprentissages et la perception, du prématuré à l’adulte.
28–64 cmde tour de tête dans les tailles présentées32 · 64 · 128canaux pour les tailles de 28 à 51 cmJusqu’à 256canaux selon les tailles et configurations
Une pose groupée, pensée pour le confort.
Le filet souple positionne les capteurs ensemble. Les brochures Magstim EGI mettent en avant une application rapide et le confort des participants. Pour un EEG de routine, la brochure clinique cite environ 15 minutes après entraînement. L’application des filets salins ne nécessite ni abrasion du cuir chevelu ni colle.
Ces caractéristiques peuvent faciliter l’organisation des sessions en BabyLab. Le montage, la taille et le déroulé restent à valider selon l’âge, la durée d’enregistrement et le protocole de votre équipe.
Développement précoceLangage & cognitionPerceptionÉtudes parent-enfant
Les âges ci-dessous sont des estimations du fabricant; ils varient selon le sexe et la croissance. Mesurez le tour de tête pour choisir la taille et confirmez la compatibilité avec le système et la configuration envisagés.
Tour de tête
Repère d’âge ou de taille
Canaux indiqués
28–30 cm
Prématuré · petite taille
32, 64, 128
30–32 cm
Prématuré · taille moyenne
32, 64, 128
32–34 cm
Prématuré · grande taille
32, 64, 128
34–36 cm
Nouveau-né
32, 64, 128
36–37 cm
Naissance–2 sem. / naissance–1 mois
32, 64, 128
37–38 cm
2 sem.–1 mois / 1–2 mois
32, 64, 128
38–40 cm
1–2 mois / 2–3 mois
32, 64, 128
40–42 cm
2–3 mois / 3–6 mois
32, 64, 128
42–43 cm
3–5 mois / 6–7 mois
32, 64, 128
43–44 cm
5–7 mois / 7–9 mois
32, 64, 128
44–47 cm
7–15 mois / 9–21 mois
32, 64, 128
47–51 cm
Pédiatrique · petite taille
32, 64, 128
51–54 cm
Pédiatrique · grande taille
32, 64, 128, 256
54–56 cm
Adulte · petite taille
32, 64, 128, 256
56–58 cm
Adulte · taille moyenne
32, 64, 128, 256
58–61 cm
Adulte · grande taille
32, 64, 128, 256
61–64 cm
Adulte · très grande taille
32, 64, 128, 256
Repères tirés des brochures Geodesic Sensor Net / GES 400 Magstim EGI fournies (2018 et 2019). Les options disponibles dépendent du système, du filet et de la configuration; à confirmer pour chaque projet.
Du choix du filet à l’intégration EEG–TMS, découvrez quelques situations d’utilisation des systèmes Magstim EGI.

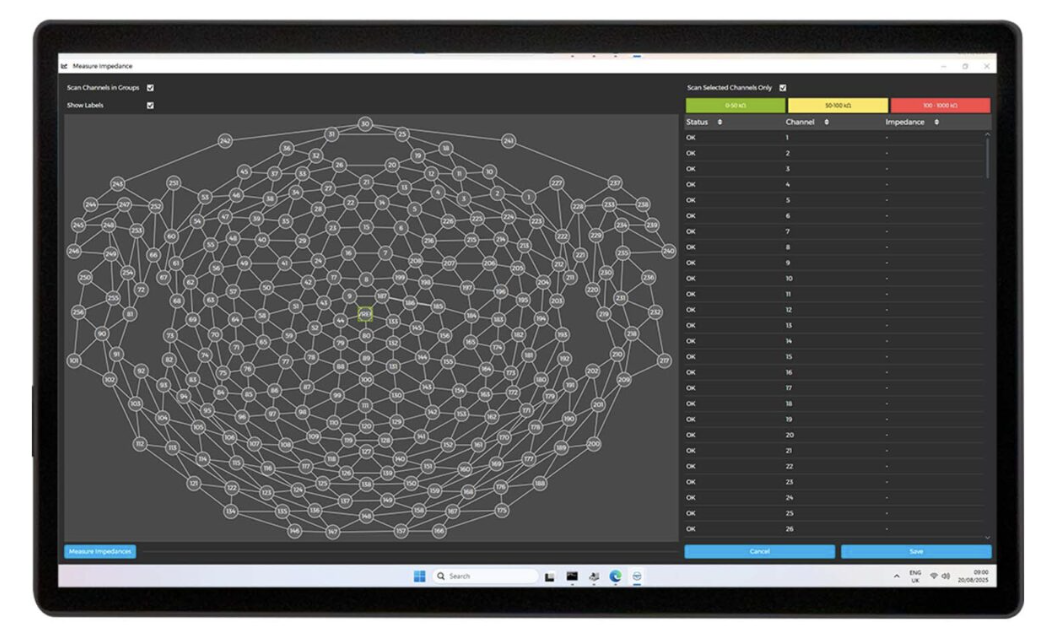

Pose et préparation du filet EEGGES 500 · station d’acquisitionFormation et accompagnementDémonstration EEG haute densitéIntégration EEG + TMSOption Physio · mesures physiologiquesNetStation · contrôle des impédancesExtension E‑Prime · synchronisation avec Net Station
03 / ACQUISITION & ANALYSE
Des données à intégrer à votre environnement.
Net Station assure l’acquisition, la revue et le traitement EEG. Le choix de la version doit correspondre à votre système : Net Station 6 accompagne le GES 500 ; Net Station 5.5 s’inscrit dans la gamme GES 400.
Les données MFF peuvent être exploitées avec des outils tiers tels qu’EEGLAB et FieldTrip. Nous vérifions avec vous les formats et les échanges requis par votre chaîne d’analyse.
Visualiser les signaux et les événements de votre acquisition.
APPROFONDIR
Outils d’analyse & sources
Examiner les options logicielles, selon vos besoins.
CONNECTER
Vos outils de recherche
Préparer les transferts et la synchronisation avec votre environnement.
PRÉSENTATION DE STIMULI & SYNCHRONISATION
PsychoPy et E-Prime, reliés à votre EEG.
Conservez vos outils de présentation de stimuli et reliez les événements de votre protocole aux données EEG : stimuli, réponses et conditions expérimentales.
PYTHON & PSYCHOPY
Vos expériences Python, synchronisées.
La bibliothèque egi-pynetstation permet de connecter une expérience PsychoPy à Net Station, de piloter le début et la fin de l’enregistrement et d’envoyer des marqueurs d’événements horodatés via l’interface ECI.
Les marqueurs visuels peuvent être associés au rafraîchissement de l’écran ; la correction du décalage et de la dérive des horloges aide à maintenir leur alignement avec l’EEG.
egi-pynetstation est un projet open source communautaire indépendant. Nous vous accompagnons dans le choix de l’interface et la validation de votre configuration.

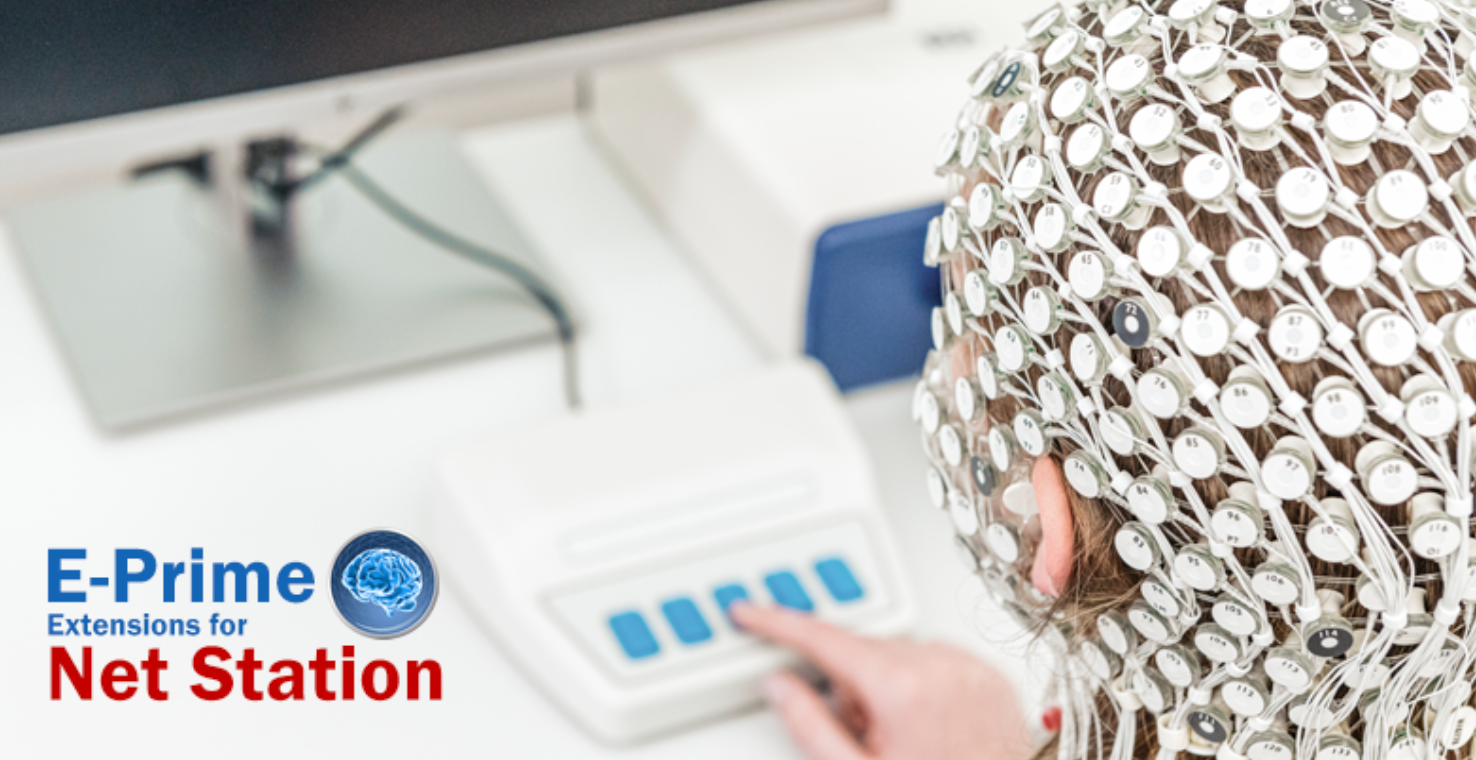

Gaze Intelligence fournit l’add-on E-Prime Extensions for Net Station (EENS) pour intégrer E-Prime à votre acquisition EEG : démarrage et arrêt de l’enregistrement, transmission des stimuli, des réponses et des informations de chaque essai.
L’extension synchronise les horloges via NTP/SNTP et transmet les événements via ECI sur le réseau Ethernet, pour un alignement temporel précis avec les signaux EEG. Ses outils s’intègrent directement dans E-Studio.
La synchronisation des horloges s’accompagne d’un contrôle de la présentation réelle des stimuli. Les tests avec photocellule ou EGI AV Tester permettent de mesurer le décalage et sa variabilité avant les acquisitions. Nous adaptons l’intégration aux versions de PsychoPy, E-Prime, Net Station et à votre amplificateur.
EEG + TMS, eye tracking, fNIRS ou physiologie : nous vous conseillons sur le matériel, les interfaces et les déclenchements nécessaires à votre acquisition multimodale.
EEG + TMS
Prévoir les filets compatibles, la liaison avec le stimulateur et la gestion des artéfacts dès le choix du matériel.
Relier l’activité cérébrale aux réponses du corps.

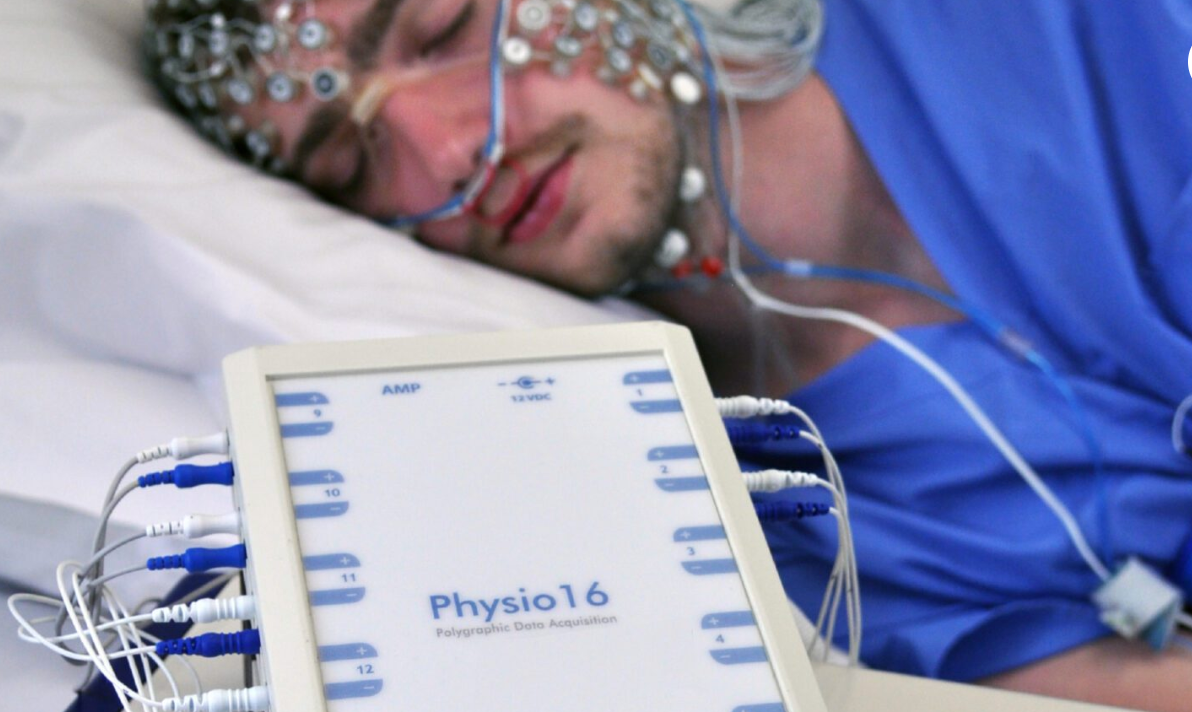

Physio16 est un boîtier d’acquisition de signaux physiologiques complémentaires à l’EEG. Il permet d’enregistrer ces mesures en synchronisation avec l’EEG et de les visualiser ensemble dans Net Station.
Chaque Physio16 apporte jusqu’à 16 canaux bipolaires et un canal SpO₂. Deux boîtiers peuvent être associés au Net Amps 400 pour atteindre 32 canaux physiologiques et deux canaux SpO₂, en complément de l’EEG.
GES 500 · MODULE PHYSIO
8 à 16 canaux + SpO₂
Le GES 500 propose un module Physio de nouvelle génération, avec 8 à 16 canaux physiologiques plus SpO₂ selon la configuration. Cette extension permet d’associer EEG et physiologie, notamment pour la recherche sur le sommeil.
Nous sélectionnons le module, les capteurs et les connexions adaptés à votre GES 400 ou GES 500. La réutilisation d’un Physio16 existant avec un GES 500 nécessite une vérification spécifique.
Traduire vos contraintes expérimentales en besoins matériels et logiciels.
02 / INSTALLATION
Relier les équipements
Préparer la mise en service, les interfaces et la synchronisation retenues.
03 / FORMATION
Accompagner votre équipe
Prendre en main le matériel, son entretien et les étapes d’acquisition.
04 / SUPPORT
Faire évoluer votre installation
Vous aider à suivre votre équipement et à préparer ses évolutions.
PUBLICATIONS & LECTURES SCIENTIFIQUES
La recherche avec l’EEG haute densité.
Des lectures pour relier les méthodes d’acquisition au choix de votre équipement EGI.
ÉTUDE · 2024
Adapter les filets EEG à la diversité des cheveux
Mlandu et al. · Developmental Cognitive Neuroscience
Une comparaison de structures de filets haute densité chez le nourrisson. Une lecture pour réfléchir au contact des capteurs, à la qualité des données et au choix du filet selon les participants.
Densité des capteurs et localisation des sources EEG
Song et al. · Journal of Neuroscience Methods
Cette étude examine l’effet de la densité et de la couverture des électrodes sur la localisation des sources. Dans les conditions étudiées, une densité supérieure améliore la précision ; le résultat dépend aussi de la couverture du scalp et de la méthode utilisée.
À noter : les auteurs déclarent travailler chez EGI.
Les publications scientifiques ci-dessus sont accessibles directement chez les éditeurs. Pour une sélection complémentaire ou la documentation d’un équipement, contactez Gaze Intelligence.
